  整体浇筑滤板模板施工流程主要包括前期准备、模板安装、钢筋与预埋件施工、混凝土浇筑及后期调试等环节，具体步骤如下：
  一、施工前期准备
‌  池体与滤梁验收‌
  测量滤池长、宽、深及对角线尺寸，检查池壁平整度（误差≤±3mm）、垂直度及滤梁顶面平整度（单梁误差≤±2mm，整池≤±3mm）。清除池内杂物、积水，核实预埋钢筋位置及抗拉强度。
‌  模板与材料检验‌：模板尺寸、密封条（厚度18mm）、预埋座等需符合设计要求；滤板双面平整度误差≤±1mm，厚度误差≤±1mm47。
  二、模板安装流程

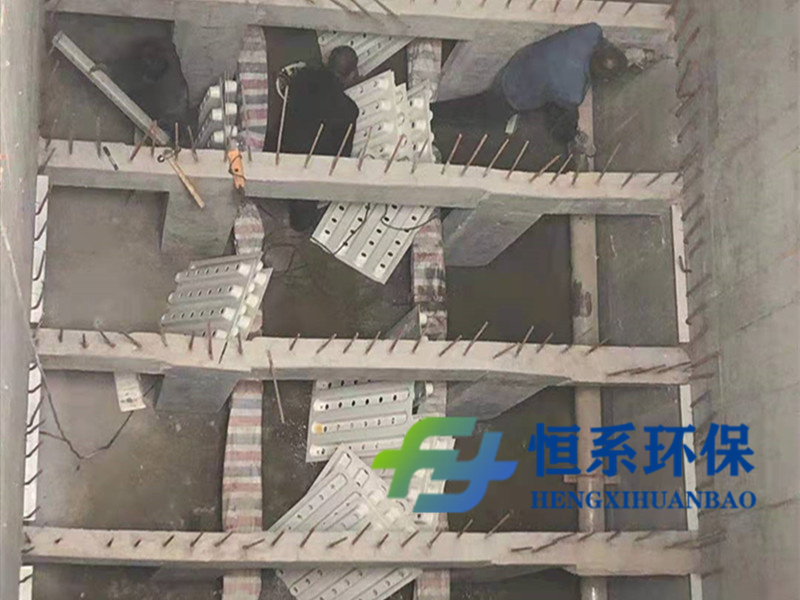

  1.‌定位放线‌
  在滤梁及池壁弹设模板及标高控制线，用激光水准仪复核。

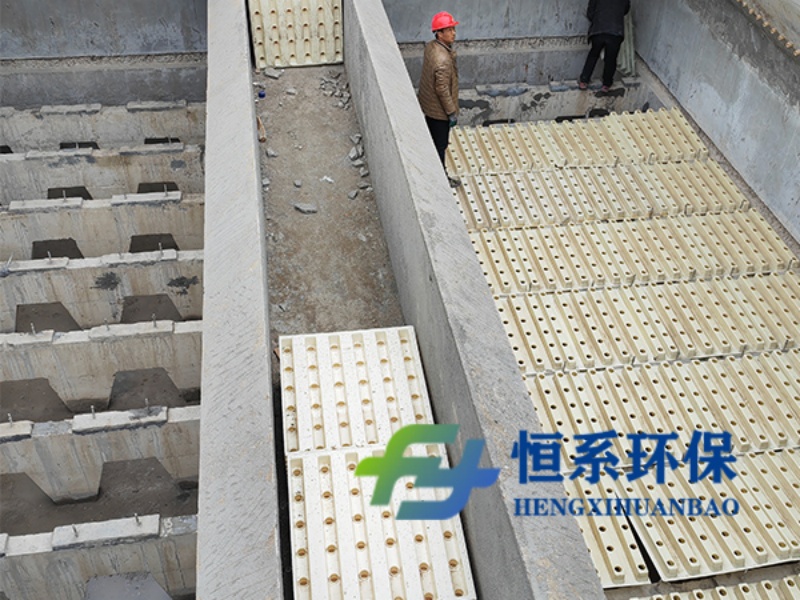

  2.‌模板拼装与固定‌
  采用ABS工程塑料模板错缝搭接，接缝嵌入18mm橡胶密封条，专用卡扣固定相邻模板，压缩率控制在30%-35%。模板四角用Φ3×30水泥钢钉固定于滤梁支撑面，接缝高低差≤±1mm。
  三、钢筋与预埋件施工
  ‌1.钢筋绑扎‌
  按设计要求铺设φ12钢筋网（间距200mm×200mm），交叉点电阻点焊（焊缝≥60mm），搭接区重叠300mm并用双股镀锌铁丝捆扎。
  ‌2.预埋座安装‌
  将预埋座垂直插入模板预留孔，卡销与颈套箍紧，旋紧施工盖；位置偏差≤±1.5mm。

  四、整体浇筑滤板模板与养护
‌  1.分层浇筑‌
  采用适配配合比混凝土，分层厚度≤300mm，从一端向另一端推进；插入式与平板振捣器协同振捣，排除气泡。
‌  2.初凝处理与养护‌
  初凝时旋松预埋座施工盖（预留养护水分通道）。覆盖塑料薄膜保湿养护≥7天，冬季需温控措施。
  五、后期调试与滤头安装
‌  1.水平调试‌
  养护后打开施工盖，向布水区注水至预埋座内螺纹平面；置入可调滤杆，用激光水准仪校准滤头顶部标高，误差≤±5mm。
‌  2.安装滤帽‌
  调试后固定锁紧圈，安装自锁滤帽。
  六、关键技术控制
‌  精度保障‌：全程使用激光水准仪监控平整度，模板安装后整池水平误差≤±3mm。
‌  防漏浆措施‌：转角处用L型连接件+φ6mm膨胀止水胶条双重密封，漏浆率＜0.3%。
‌  接缝处理‌：模板接缝用903聚合物水泥砂浆嵌填，潮湿养护3天。
  七、工艺优势：整体浇筑滤板模板施工通过模块化拼装和严格精度控制，实现配水均匀性，减少漏砂风险，提升滤池长期运行稳定性。
